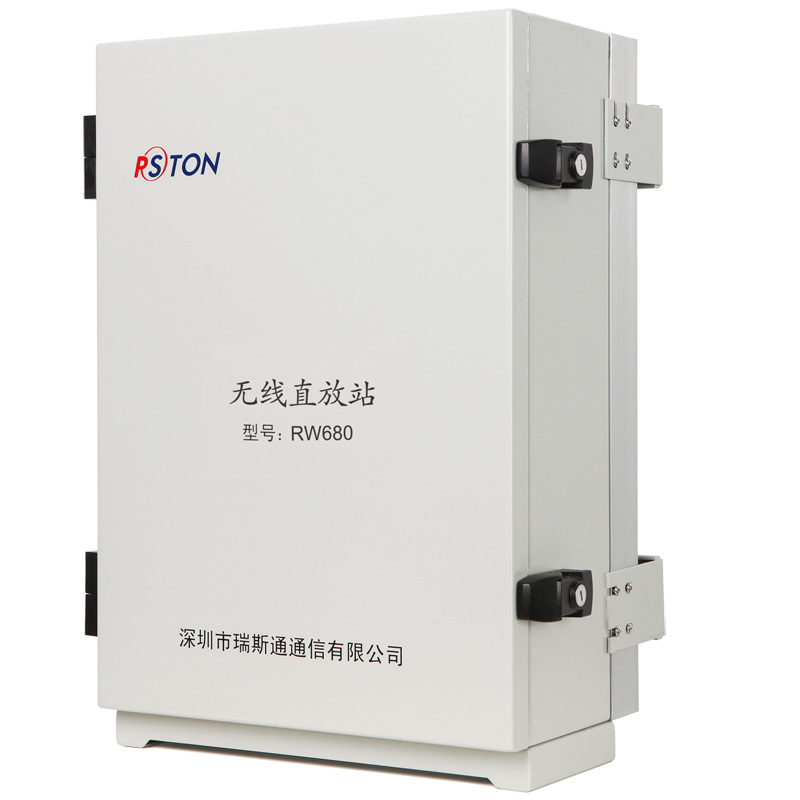

RW680 无线直放站
  • 无线直放站 RW680
  • 无线直放站 RW680
  • 无线直放站 RW680
  • 无线直放站 RW680

RW680

RW680是一种用于弥补移动网络中基站信号覆盖不足,扩大基站信号覆盖范围,填充覆盖盲区的一种极其有效的设备。RW680采用两端口全双工设计,内置高效稳压电源,安装方便,可靠性高。适用于城区、公路、隧道、码头等信号优化覆盖。
  • 产品特点
  • 规格参数
  • 产品应用
  • 下载中心

    主要功能特点

    ●  全新的数据平台控制,方便配置关键指标,提高用户使用效率
    ●  具备本地及实时远程监控功能,方便工程调试、维护及使用监控等
    ●  采用ALC技术,输出电平连续可调,自动稳幅
    ●  采用高线性功率放大,能有效抑制互调和杂散
    ●  采用智能化射频部件,对信号无失真放大
    ●  通过空口拾取信号,系统简单实用
    ●  极好的隔离度,工程安装方便有保障


    主要结构特点
    ●  内置高效稳压电源,安装方便
    ●  模块化设计,便于产品维护,并增加产品稳定性
    ●  采用自然散热方式,工作寿命长
    ●  具有防尘、防潮、防水功能



    一般规格
    频率范围下行/上行:400~470MHz
    (上下行间隔10MHz)
    带宽带宽5MHz(频率可定制)
    供电方式AC220V±15%
    电源功耗≤180W

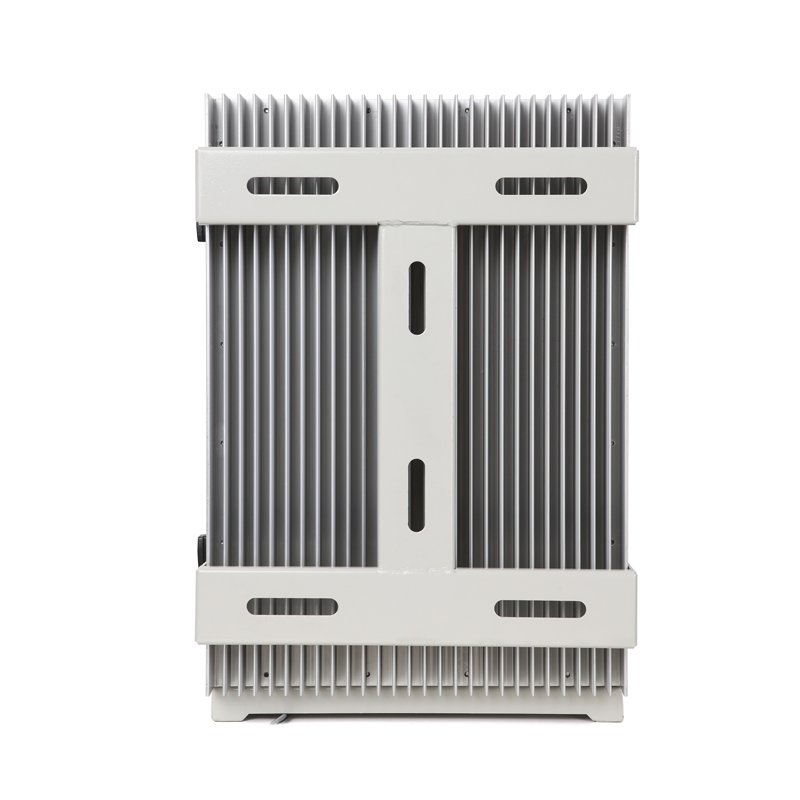

    散热方式自然散热
    监控方式本地或远程

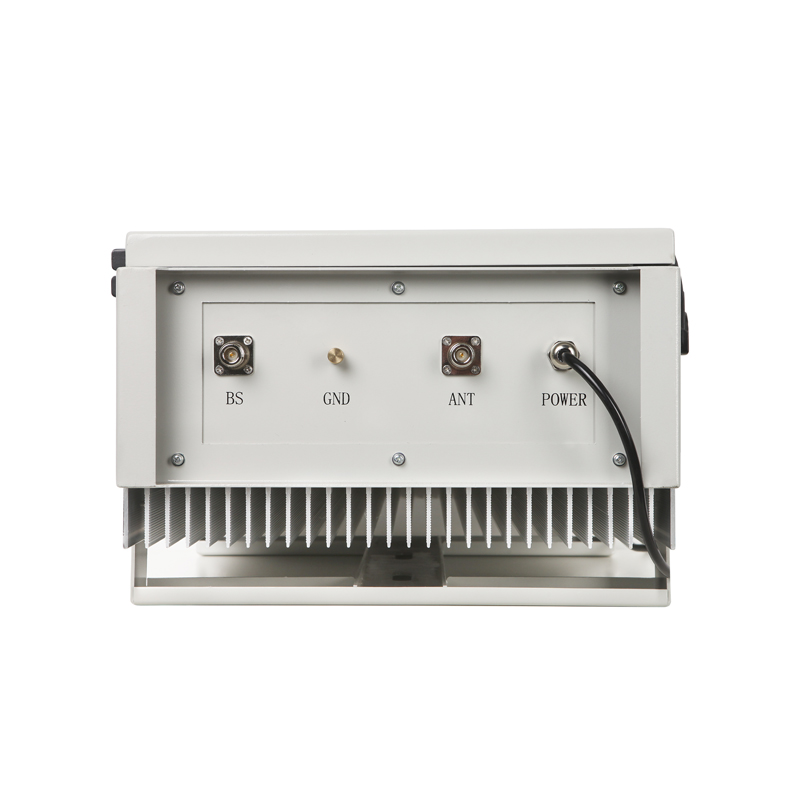

    连接方式N/F
    尺寸(高X宽X深)530×205×350mm
    重量24.10KG

    环境标准
    工作温度范围-30℃~60℃
    储存温度范围-40℃~85℃
    ESD(静电防护等级)±8kV(接触放电)
    ±8kV(空气放电)
    防尘防水IP65标准

    主要技术规格
    输出功率上行:33±3dBm 37±3dBm(可选)
    下行:-5dBm
    最大增益95±3dB
    增益调节范围≥30dB
    增益调节步长≤1dB
    增益调节误差0~20dB内总误差≤±1dB
    ≥20dB总误差≤±1.5dB
    频率误差≤输入频率的±5*10-8
    带内波动≤1dB(峰值)
    噪声系数≤5dB
    电压驻比≤2
    时延≤1.0μs
    杂散发射(带内)≤-15dBm@30KHz
    fo±1MHz
    杂散发射(带外)
    (偏离工作 频带10MHz外)
    9KHz~150KHz:-36dBm@1KHz
    150KHz~30KHz:-36dBm@10KHz
    30MHz~1GHz:-36dBm@100KHz
    1GHz~12.75GHz:-30dBm@1MHz
    互调衰减(带内)≤-45dBc@30KHz
    互调衰减(带外)9KHz~1GHz≤:-36dBm@30KHz
    1GHz~12.75GHz≤-30dBm@100MHz
    带外抑制偏离指配频率≥10MHz:≤-30dBc
    偏离工作频段边缘≥20MHz:≤-50dBc



    主要应用案例

    ● 机场信号覆盖,隧道信号延伸

    ● 没有光纤条件的特定场所

    ● 乡镇、城区

    ● 公路

    ● 码头
