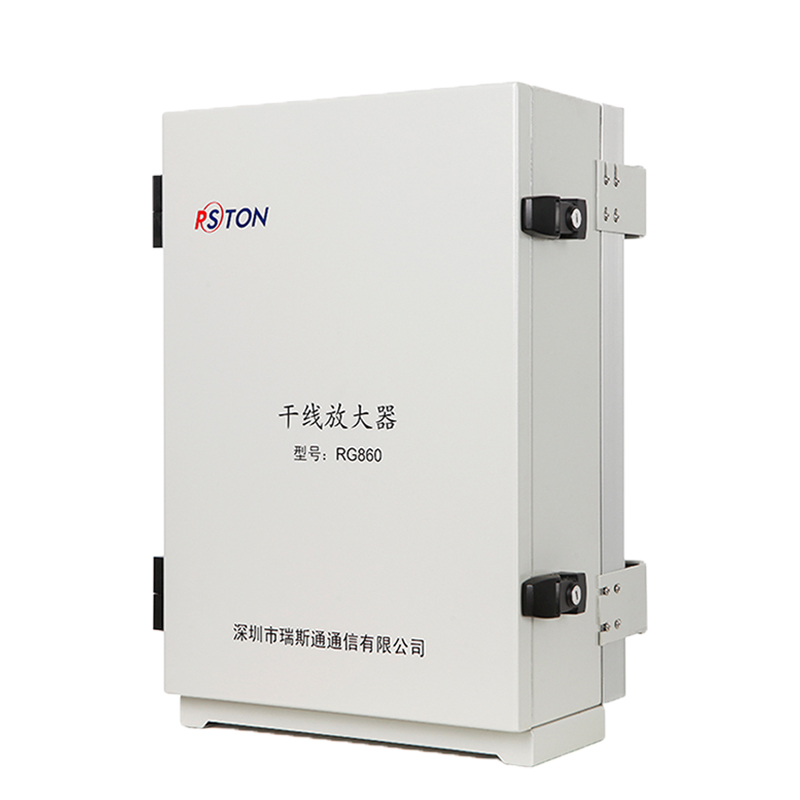

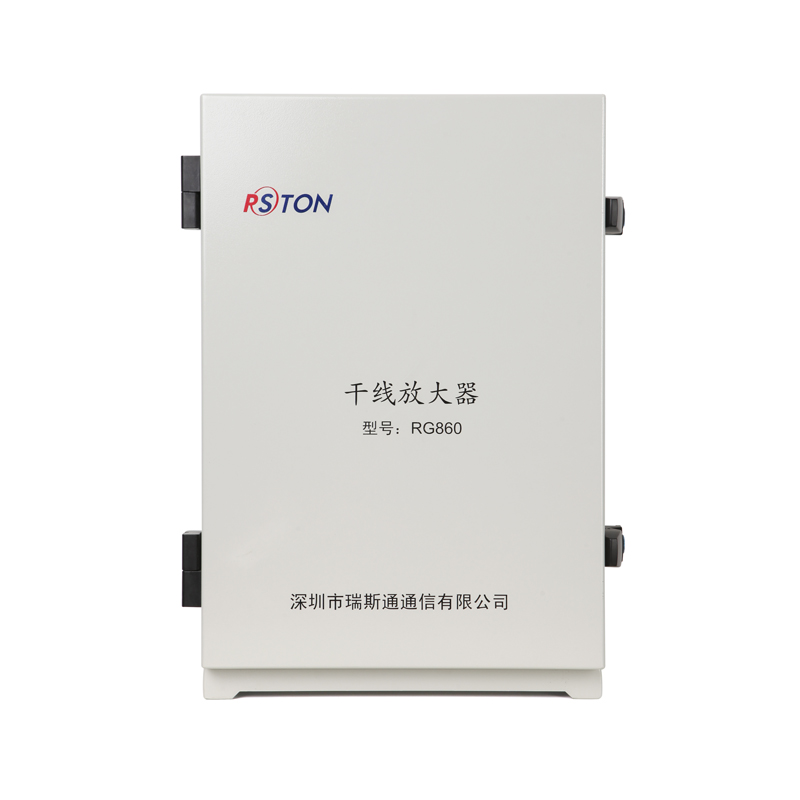

RG860
- 产品特点
- 规格参数
- 产品应用
- 下载中心
主要功能特点
● 全新的数据平台控制
方便配置关键指标，提高用户使用效率
● 采用数控增益调节
增益调节范围达30dB，宽幅满足客户实际需求
● ALC技术
输出电平连续可调，自动稳幅
● 高线性功率放大
有效抑制互调和杂散
● 隔离度有保证
极好的收发隔离度，工程安装方便有保障
● 实时远程监控
通过网络平台，可实时对设备的使用情况进实时地远程监控与管理
主要结构特点
● 坚固耐用
按照美国军用标准，具有防尘、防潮、防水功能，防护等级达到IP65
● 模块化设计
采用完全模块化设计，便于产品维护，增加产品稳定性
● 双端口设计
双连接口设计，方便施工，确保安装后整洁美观
● 独特的散热方式
采用上等的散热材料，独特的自然散热法，工作寿命更长
● 收发分开设计
应用收发电路设计分开方式，方便室内外覆盖
| 一般规格 | |
| 频率范围 | 下行/上行：400～470MHz |
| (上下行间隔10MHz） | |
| 带宽 | 带宽5MHz（频率可定制） |
| 供电方式 | AC220V±15% |
| 电源功耗 | ≤150W |
| 散热方式 | 自然散热 |
| 监控方式 | 本地或远程 |
| 连接方式 | N/F |
| 尺寸(高X宽X深) | 533×350×205mm |
| 重量 | 24.10Kg |
| 环境标准 | |
| 工作温度范围 | -30℃～60℃ |
| 储存温度范围 | -40℃～85℃ |
| ESD(静电防护等级) | ±8kV(接触放电） |
| ±8kV(空气放电） | |
| 防尘防水 | IP65标准 |
| 主要技术规格 | |
| 输出功率 | 下行：33±3dBm 37±3dBm（可选） |
| 上行：-5dBm | |
| 最大增益 | 45±3dB |
| 增益调节范围 | ≥30dB |
| 增益调节步长 | ≤1dB |
| 增益调节误差 | 0～20dB内总误差≤±1dB |
| ≥20dB总误差≤±1.5dB | |
| 频率误差 | ≤输入频率的±5*10-8 |
| 带内波动 | ≤1dB(峰值) |
| 噪声系数 | ≤5dB |
| 电压驻比 | ≤2 |
| 时延 | ≤1.0μs |
| 杂散发射(带内） | ≤-15dBm@30KHz |
| fo±1MHz | |
| 杂散发射(带外） (偏离工作 频带10MHz外） | 9KHz～150KHz:-36dBm@1KHz |
| 150KHz～30KHz:-36dBm@10KHz | |
| 30MHz～1GHz:-36dBm@100KHz | |
| 1GHz～12.75GHz:-30dBm@1MHz | |
| 互调衰减(带内） | ≤-45dBc@30KHz |
| 互调衰减(带外） | 9KHz～1GHz≤:-36dBm@30KHz |
| 1GHz～12.75GHz≤-30dBm@100MHz | |
| 带外抑制 | 偏离指配频率≥10MHz：≤-30dBc |
| 偏离工作频段边缘≥20MHz：≤-50dBc | |
主要应用
● 码头信号覆盖
● 机场信号覆盖
● 隧道信号延伸
● 楼宇信号覆盖
● 地下室信号覆盖
主要应用案例
● 机场信号覆盖
机场面积较大，基于是基础建设，通常安装集群系统基站。如果干线放大器被安装于集群系统基站之间，可增强集群系统的信号覆盖，保障通话的质量，减少基站数量，节约系统成本。
● 隧道信号延伸覆盖
隧道通常是筒状结构，并且狭长，主要是位于山体间，山体对信号的会产生屏蔽，隧道里即是信号盲区。安装此干线放大器，即可增强信号，确保通信无盲区。
● 楼宇信号覆盖
在密集的楼宇之间距离短，楼层高低不一，信号在楼之间的传播信号衰落极快，另外环境的原因如电磁干拢等诸多因素，导致楼宇间通话质量差。RG860可以对信号进行有选择地放大，以保证转发信号的纯度以提高通话质量。
● 地下室信号覆盖
通信信号经过传播会有损耗，穿透力也会衰减，抵达地下室的信号已很弱。大部分的建筑物的低层，地下室等都存在信号盲区，手台通话质量差随之而来。采用干线放大器，将信引入地下室等，可以明显的提高通话质量。
